10kV地埋式電纜分支箱的應用

1、10kV地埋式電纜分支箱的基本結構

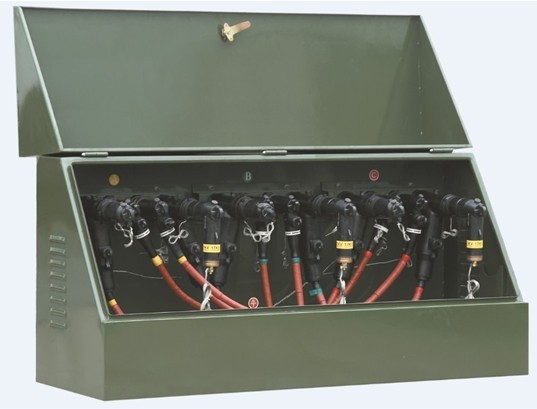

10kV 地埋式電纜分支箱主要組成部分為箱體外殼、硅橡膠預制式電纜插頭、U 型雙通套管 （ 母線 ） 和電纜護層保護器。其基本結構圖見圖。

2、10kV地埋式電纜分支箱的使用條件

海拔高度：≤ 2000m；最大相對濕度：90%（在25℃的環境溫度下）；環境溫度：-30℃ ~+42℃；最大風速：34m/s；覆冰厚度：5mm；污染：Ⅲ級；抗震能力：8 級；無劇烈震動和沖擊的場所，以及無化學腐蝕、火災、爆炸危險的場所。

3、10kV地埋式電纜分支箱的安裝方式

10kV地埋式電纜分支箱在現場安裝的過程：打開箱蓋，電纜由電纜孔進入箱體，根據電纜插頭制作工藝在電纜的一端制作插頭，在電纜上安裝電纜護層保護器，電纜護層保護器的接地端安裝在接地排上，安裝電纜護層保護器后把電纜插頭安裝在 U 型雙通套管上，然后安裝故障指示器， 安裝完成以后，在各接地點、箱體接地點和外接地連接，安裝完成。

4、10kV地埋式電纜分支箱的注意事項

（1）為確保電纜分支箱能夠安全、可靠地運行，這就要求施工人員對電纜頭的安裝方法經過專業系統培訓，必須做到熟練掌握，在安裝過程中仔細閱讀說明書，并按照說明書內容進行規范操作，要認真對待電纜頭制作的每一個工作細節，把握好電纜的剝切尺寸等 ；

（2）電纜分支箱在運行前，首先要對各分支電纜的接地線進行嚴格檢查，看是否與箱體的接地端子緊固連接。同時，箱體的外殼，也必須要與地網直接連接，或者是有明顯的接地點；

（3）電纜分支箱在安裝完成以后，一定要按照有關規定的試驗標準和試驗條件，要對電纜和相關組件一起進行直流交流耐壓試驗。

5、10kV地埋式電纜分支箱在高鐵的應用

10kV地埋式電纜分支箱目前在高速鐵路上已廣泛使用，

該地埋式電纜分支箱的尺寸較小，規格為：1200*135*260mm，相對傳統的路基立式電纜分支箱（一般尺寸為 1000*560*580mm），體積減小了約 80%，大大節省了土地，同時該設備安裝方便，便于維護和擴展。該地埋式電纜分支箱，不需要地上的基建，極大地降低了高鐵的基建投資，減少了資源浪費，節約了工程造價，而且美化了鐵路環境。經過近兩年的運行，設備運行平穩可靠，整條線路供電保障到位。
